Характеристика перекачиваемой среды:
| плотность гидросмеси, кг/куб.м. | до 1200 |
| Температура, С | от +5 до +50 |
| содержание твердых частиц, % | не более 14 |
| max величина твердых частиц, мм | не более 2 |
Характеристики перекачиваемого навоза:
- влажность навоза (содержание соломистых включений и остатков кормов длиной не более 20см и толщиной не более 2 см должно быть менее 10% объема) 86-99 ед
- размер включений после измельчения не более 15мм
Техническая характеристика НЖН-200А и НЖН-200А-1
| Наименование показателя | Обозначение | |
| НЖН-200А | НЖН-200А-1 | |
| Значение показателя | ||
| 1. Тип насоса | Центробежный с измельчителем, шнековым питанием и лопастной мешалкой | |
| 2. Исполнение | Стационарный | Передвижной |
| 3. Максимальная подача при влажности 98 % кг/сек (т/час) | 82,3 (300) | |
| 4. Напор, максимальный кПа (м.вод.ст), не менее | 196 (20) | |
| 5. Максимальная глубина выгрузки, м – без удлинителя; – с удлинителем; |
3 5 |
|
| 6. Масса, кг, не более – без удлинителя; – с удлинителем; |
1150±19 1300±20 |
1080±15 1155±17 |
| 7. Характеристики рабочих органов, мм, не более – диаметр центробежного колеса, – диаметр шнека, – шаг шнека |
400 200 -1,4 160 -4 |
|
| 8. Габаритные размеры в транспортном положении, мм, не более – длина – длина с удлинителем, – ширина, – высота, – высота дорожного просвета – ширина дорожного просвета |
4150 4800 1400 1600 1300 300 960 |
|
|
9. Частота вращения, об/ мин |
1000 | |
Модель насоса НЖН-200А-1 представляет собой одноступенчатый центробежный агрегат с полуоткрытым рабочим колесом, оснащенный электроприводом. Основные рабочие элементы выполнены из высококачественного серого чугуна. Для эффективной обработки транспортируемых сред используется двухуровневое режуще-измельчающее устройство. Перемешивание среды внутри устройства обеспечивается механическим способом посредством винтового механизма. Конструкция агрегата предусматривает наличие лебёдочного подъемника, позволяющего удобно поднимать и опускать насос относительно приёмного резервуара. Монтаж насоса производится стационарно — вертикально либо наклонно непосредственно над соответствующим оборудованием. Управление функционированием осуществляется дистанционно, с пульта оператора. Если исключить из конструкции измельчающие и перемешивающие компоненты, производительность установки повышается примерно на 5–10% вместе с увеличением напора. Производится насос в двух вариантах исполнения:

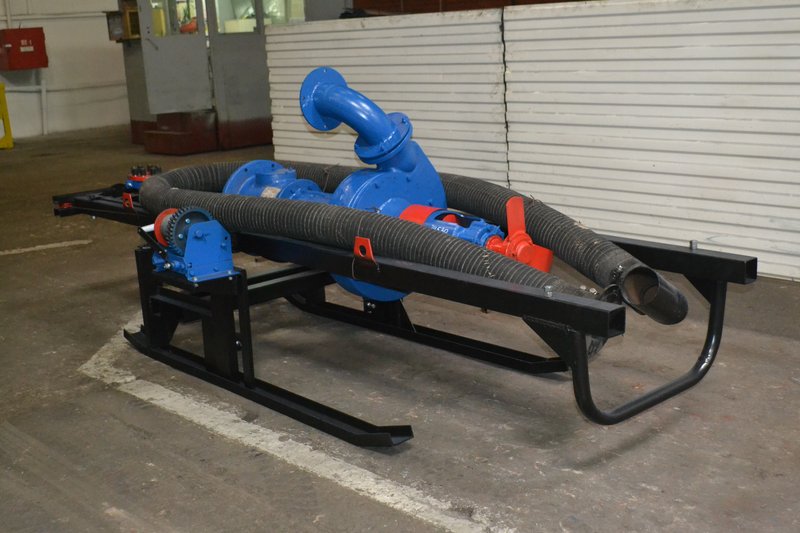

— Стационарная версия монтируется на неподвижной платформе или салазках,

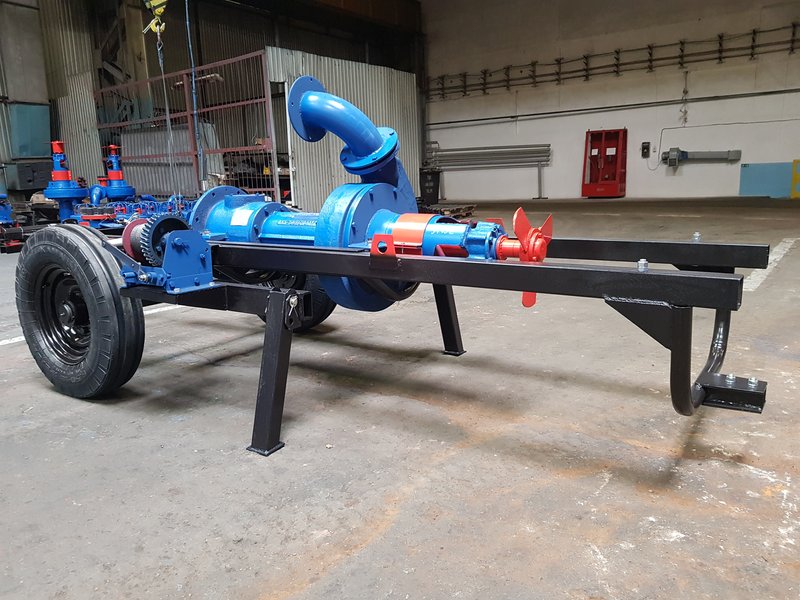

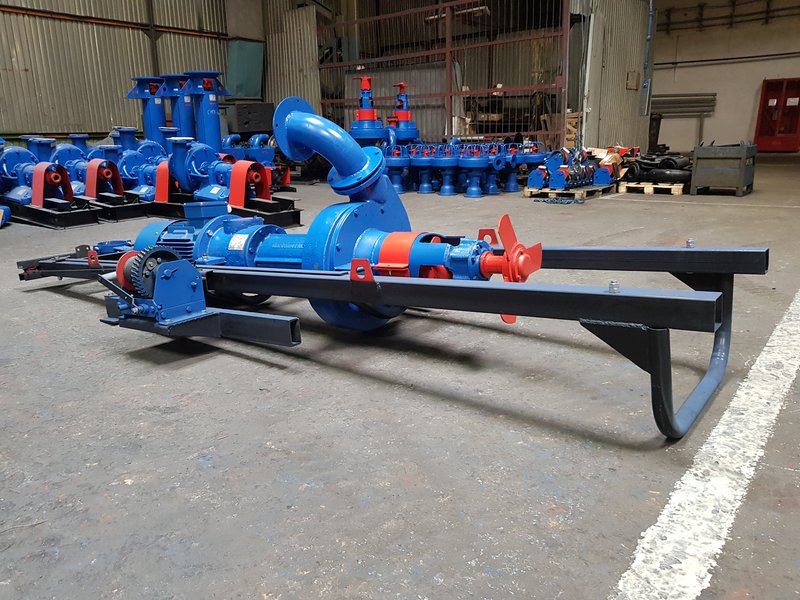

— Передвижная конструкция устанавливается на шасси с пневмоколёсами.
Назначение оборудования включает транспортировку различных типов гидросмесей (не агрессивных жидкостей с нейтральным pH), бытовых и производственных отходов, включая сточные воды очистительных сооружений, жидкий навоз для дальнейшей транспортировки или хранения в специальных хранилищах. Насос оборудован системой измельчения грубых включений и функцией равномерного перемешивания материала перед подачей в трубопровод или транспортное средство.
